Diamètres PVC d’évacuation : 32, 40, 50 ou 100 selon la sortie
1 cm par mètre. C’est la pente minimale d’un tuyau d’évacuation d’eau usée, et c’est elle qui commande le diamètre du tube posé au-dessus. Le diamètre PVC d’évacuation des eaux usées ne se choisit pas dans le vide : il se lit dans un tableau qui suppose déjà cette pente, un siphon de calibre équivalent en amont, et une ventilation en bout de chute. Sortir de la fourchette 1 à 3 cm/m et la logique du tableau se casse. Les quatre calibres courants (Ø32, Ø40, Ø50 et Ø100) couvrent l’essentiel d’une maison, à condition d’attribuer le bon à la bonne sortie.

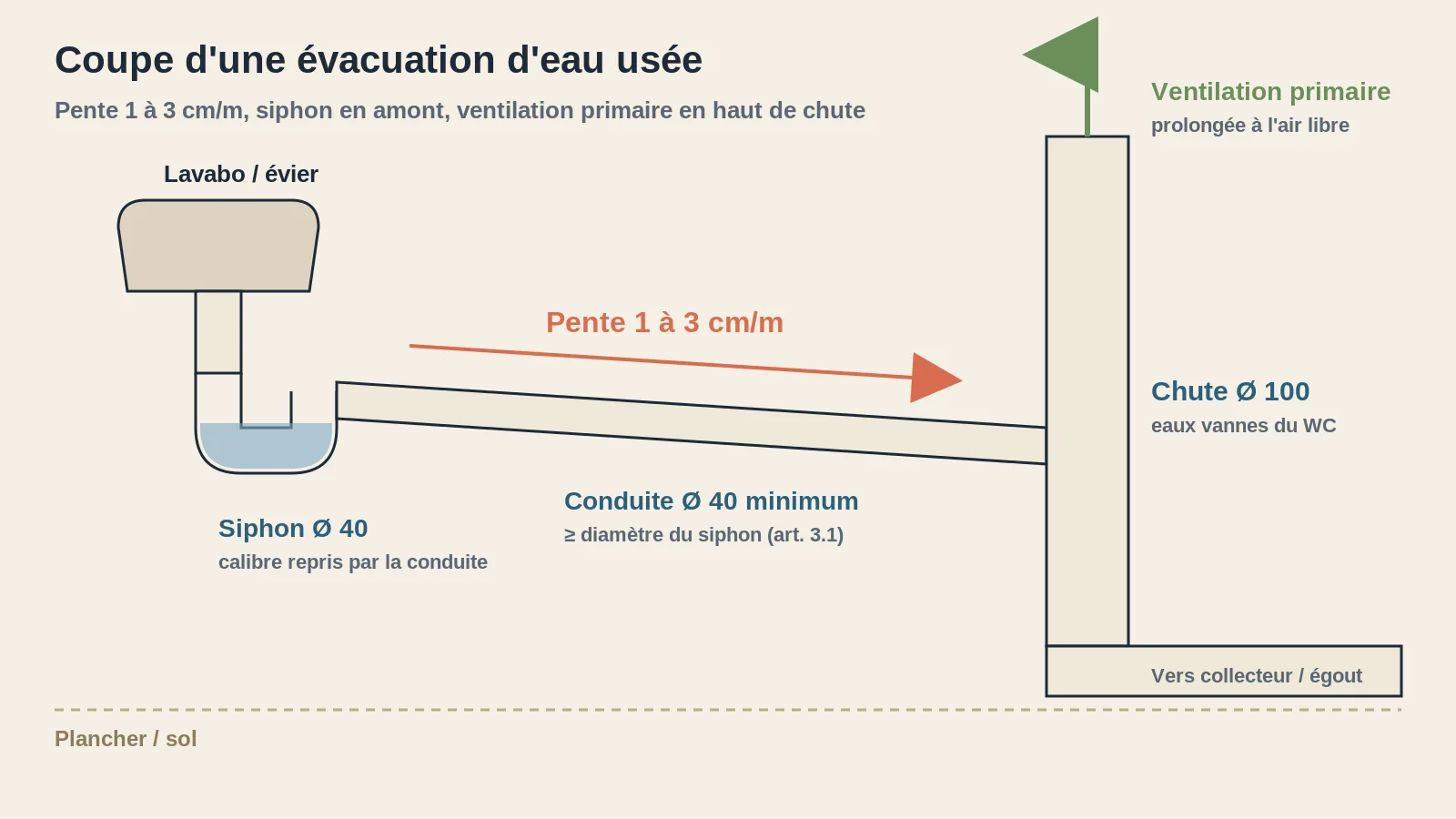

Une pente comprise entre 1 et 3 cm par mètre
Le DTU 60.11 P1-1-1 fixe la pente recommandée à 1 cm par mètre pour l’évacuation individuelle d’un appareil, et cale les diamètres du tableau sur une fourchette d’exploitation de 1 à 3 cm/m. Sous ce seuil, l’eau ne fait plus qu’accompagner ses propres dépôts et le tube se bouche par le fond. Au-delà, l’eau va trop vite et laisse les matières derrière : c’est la ligne qui s’encrasse par le haut.
Cette pente n’est pas une préconisation vague, c’est l’hypothèse de calcul du tableau. Un tuyau d’évier posé à 0,5 cm/m ne fonctionne pas comme un tuyau à 2 cm/m, même en Ø40 identique. Deux règles s’ajoutent, aussi méconnues que la pente elle-même :
- le diamètre intérieur du branchement doit être au moins égal à celui du siphon qu’il reçoit (article 3.1 du DTU). Un siphon en Ø40 exige une conduite en Ø40 minimum derrière lui, et une réduction posée juste après le siphon annule l’effet gravitaire ;
- la colonne de chute doit être prolongée en ventilation primaire dans son diamètre jusqu’à l’air libre, au-dessus des locaux habités (article 3.2.3). Sans cet évent, le WC vidé aspire l’air par les siphons voisins et fait remonter les odeurs.
Ces deux règles précèdent le tableau et le rendent applicable. Sans pente correcte, sans siphon respecté et sans évent en bout de chute, aucun diamètre bien choisi ne rattrape le montage.

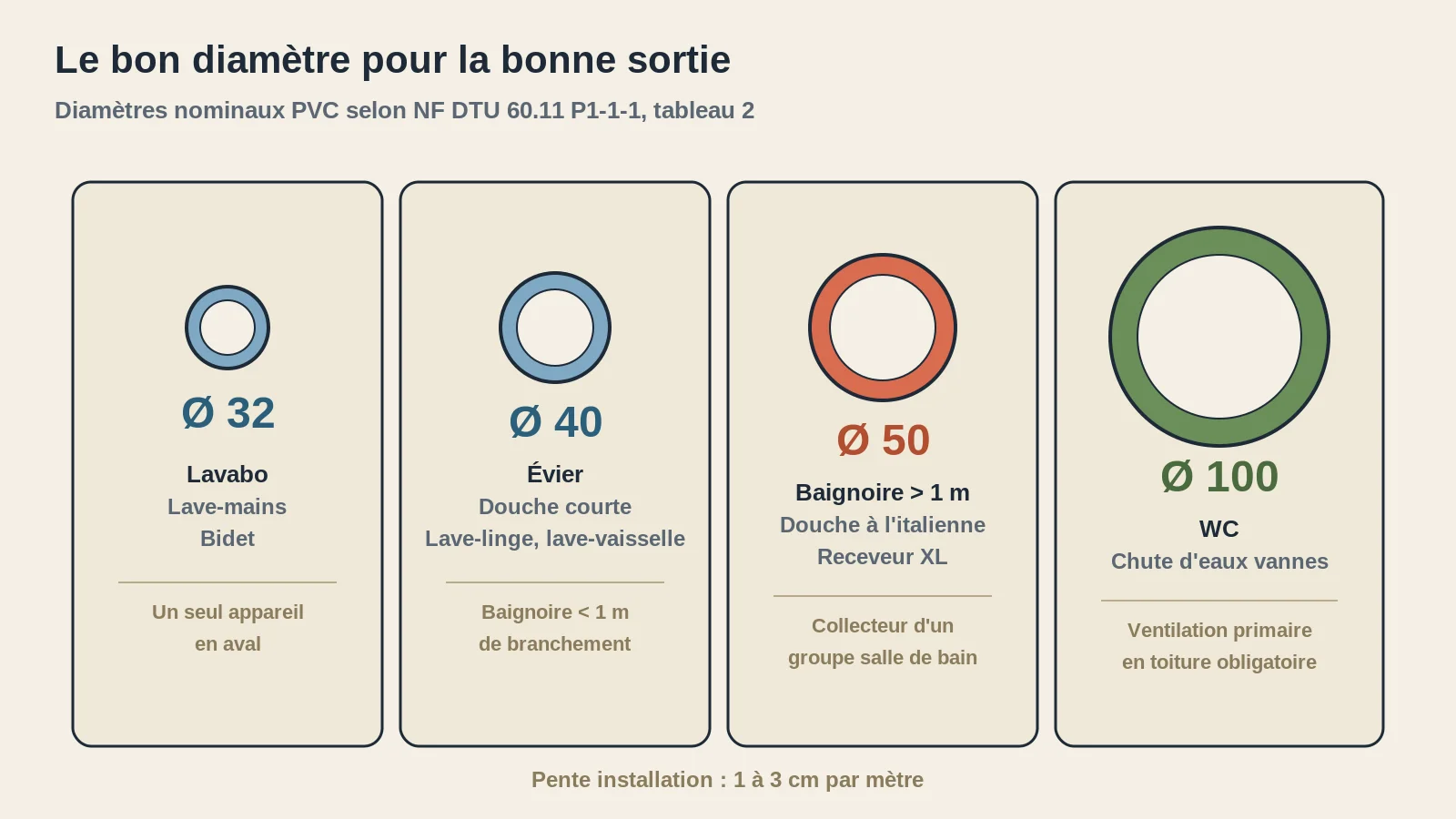

Le tableau des diamètres par appareil
Le DTU 60.11 P1-1-1, tableau 2, indique les diamètres intérieurs minimaux pour l’évacuation individuelle. En PVC, ces valeurs correspondent aux diamètres nominaux (DN) commerciaux Ø32, Ø40, Ø50 et Ø100.
| Appareil | Diamètre nominal PVC | Condition |
|---|---|---|
| Lavabo, lave-mains, bidet | Ø 32 mm | branchement individuel jusqu’au collecteur |
| Douche | Ø 40 mm | siphon Ø40 en amont, longueur limitée |
| Évier de cuisine | Ø 40 mm | siphon Ø40, un seul appareil |
| Lave-linge | Ø 40 mm | débit pointe 12 à 15 L/min |
| Lave-vaisselle | Ø 40 mm | même logique, souvent en attente évier |
| Urinoir individuel | Ø 40 mm | usage résidentiel rare |
| Baignoire, branchement < 1 m | Ø 40 mm | siphon assimilé Ø40 |
| Baignoire, branchement > 1 m | Ø 50 mm | ou douche à l’italienne, receveur grand format |
| WC à réservoir 6-9 L | Ø 100 mm | avec ventilation primaire |
| WC à chasse directe | Ø 100 mm | pression réseau, hors résidentiel neuf |
Trois précisions changent la lecture de ce tableau. La baignoire est le seul appareil qui bascule selon la longueur : sous un mètre, le Ø40 tient parce que le siphon intégré est petit ; au-delà, la charge cumulée d’eau à évacuer justifie le passage au Ø50. La douche suit la même règle non écrite dès qu’elle passe en receveur extra-plat ou à l’italienne, où le débit de sortie ressemble à celui d’une baignoire. Le WC reste seul sur le Ø100 : le Ø80, encore visible dans les manuels des années 1970, a disparu du logement neuf. Un montage en 80 sur quelques mètres et une bonne pente « peut » passer en rénovation contrainte, mais reste hors référence.
Trois confusions qui coûtent une reprise
Elles reviennent sur les forums de plomberie et forcent souvent à rouvrir un mur ou un carrelage.
Un lavabo en Ø32, une douche greffée dessus, un bouchon garanti. Récupérer l’évacuation existante d’un lavabo pour y brancher un receveur de douche est la source de bouchon la plus fréquente en rénovation salle de bain. Le siphon d’une douche est en Ø40 intérieur, une bonde qui s’ouvre à 20 L/min sature un Ø32 dès la première utilisation. Le montage à faire est l’inverse : partir en Ø40 depuis la douche et, si le lavabo se raccorde sur la même conduite, ramener le Ø32 du lavabo sur le Ø40, jamais l’inverse.
Une baignoire en Ø40 posée à trois mètres du collecteur. Le tableau autorise Ø40 sous condition de longueur inférieure à 1 mètre. Beaucoup d’installations posées dans un placard ou contre un mur de refend dépassent largement, la baignoire se vide lentement et le siphon commence à gargouiller au bout de quelques mois. La règle est nette : au-delà de 1 mètre entre la bonde et le collecteur, passer en Ø50.
Un WC en Ø100 sans ventilation primaire. Le Ø100 est correct, le montage ne l’est pas si la colonne s’arrête au plafond du dernier étage. La chasse crée une dépression qui aspire l’air par les siphons voisins, désamorce le lavabo et la douche, et fait remonter les odeurs de la fosse ou du réseau. La solution normée est de prolonger la chute en ventilation primaire jusqu’au faîtage. En rénovation, quand la sortie en toiture n’est pas possible, un aérateur à membrane type clapet Durgo compense partiellement, mais il ne remplace pas la ventilation d’une chute d’eaux vannes.
Quand deux appareils partagent la même sortie
Le branchement d’un lave-vaisselle sur l’évacuation d’un évier illustre le cas le plus fréquent d’appareils groupés. Le DTU 60.11 P1-1-1, tableau 3, décrit ce qui se passe quand plusieurs siphons se rejoignent sur un collecteur commun : le diamètre du collecteur suit le plus grand des appareils raccordés, et monte d’un cran au-delà de deux appareils.
Trois configurations couvrent 90 % des cas résidentiels.
- Évier + lave-vaisselle sur la même sortie : Ø40 tient jusqu’à deux à trois mètres après le siphon commun, le lave-vaisselle étant en usage rare simultané avec l’évier.
- Groupe salle de bain (lavabo + douche + baignoire) : la conduite commune passe à Ø50 dès que la baignoire est présente, ou dès que la longueur totale du collecteur dépasse deux mètres. Le schéma coté d’une évacuation évier + lave-vaisselle donne l’ordre des cotes et la logique de piquage transposable.
- WC + reste du groupe : jamais de mise en commun avant la chute. Le WC descend seul en Ø100, les autres appareils descendent en Ø50 ou 40 selon leur nombre, et la mise en commun se fait sur le collecteur horizontal sous plancher, jamais en amont du WC.
La note de l’article 3.2.2 est explicite : « une douche peut être assimilée à une baignoire ». Autrement dit, dès qu’un receveur grand format ou une douche à l’italienne rejoint le groupe, la conduite commune se calcule comme si la douche pesait autant qu’une baignoire, donc Ø50 obligatoire.
Le mémo diamètres à imprimer
Un rappel de format A4, à afficher au-dessus de l’établi ou dans la trousse à outils. Toutes les valeurs sont conformes au tableau 2 du DTU 60.11 P1-1-1, avec pente entre 1 et 3 cm par mètre.
| Sortie | Diamètre PVC | Rappel |
|---|---|---|
| Lavabo, lave-mains, bidet | Ø 32 | jamais moins, jamais de douche en aval |
| Évier, lave-linge, lave-vaisselle | Ø 40 | siphon Ø40, pas de réduction 40/32 après |
| Douche standard | Ø 40 | Ø50 si longueur > 1 m ou receveur XL |
| Baignoire courte (< 1 m) | Ø 40 | mesurer du siphon au collecteur |
| Baignoire longue (> 1 m) | Ø 50 | même règle qu’une douche à l’italienne |
| WC | Ø 100 | avec ventilation primaire en toiture |
| Collecteur de groupe salle de bain | Ø 50 | dès qu’une baignoire ou une douche XL est raccordée |
| Chute d’eaux vannes | Ø 100 | prolongée à l’air libre au-dessus des locaux |
Deux ordres à ne pas oublier : d’abord la pente, ensuite le diamètre ; et jamais un branchement plus petit que le siphon qui le nourrit. Le reste tient dans ce tableau.
Questions fréquentes
32 ou 40 pour un lavabo ?
Ø32 est la valeur normée pour un lavabo seul. Le Ø40 devient nécessaire uniquement si le lavabo partage sa sortie avec un autre appareil en aval (douche, machine), auquel cas c’est le diamètre du plus gros qui commande, et non celui du lavabo.
Le WC peut-il passer en 80 ?
Non en construction neuve, exceptionnellement en rénovation contrainte. Le Ø100 est la référence du DTU 60.11 pour toute évacuation d’eaux vannes résidentielles. Un montage en Ø80 est possible sur quelques mètres sans coude, à pente forte, mais reste hors règle et impose une ventilation impeccable.
Pente minimum d’un tuyau de 100 ?
1 cm par mètre pour un collecteur d’eaux usées, y compris pour le Ø100 qui reçoit le WC. La pente peut descendre à 0,5 cm/m sur une chute verticalement raccordée avec ventilation correcte, mais sur un collecteur horizontal, viser 2 cm/m évite les dépôts de matières et les remontées d’odeurs à moyen terme.
