Trémie d’escalier : les dimensions minimales pour ne plus se cogner à chaque montée

Un plancher tout juste percé, l’escalier posé le lendemain, et l’occupant qui se cogne dès la quatrième marche : c’est le scénario le plus courant sur un chantier de combles ou de rénovation. Il ne vient jamais de la maçonnerie. Il vient d’un chiffre oublié en amont, souvent le même.

Nous avons vu la scène assez de fois pour la rejouer par cœur. Nous refusons désormais de valider un percement sans avoir vérifié trois chiffres à la suite. Ils tiennent en trente secondes de calcul, et ils changent tout.

Un seul chiffre commande la trémie : 1,90 m au-dessus du nez de marche

L’échappée, c’est la hauteur libre entre une marche et l’obstacle du dessus, le plus souvent le bord opposé de la trémie. Le NF DTU 36.3, qui encadre la conception des escaliers en bois en France, fixe le minimum à 1,90 m en logement.

Trois valeurs de confort à connaître :

• 1,90 m : minimum réglementaire en logement.
• 2,10 m : recommandation de confort en logement privé.
• 2,20 m : recommandation en établissement recevant du public.

Sous 1,90 m, l’escalier n’est plus conforme, et surtout il devient dangereux. Un adulte de taille moyenne baisse la tête en montant, un enfant devenu adolescent la heurte franchement.

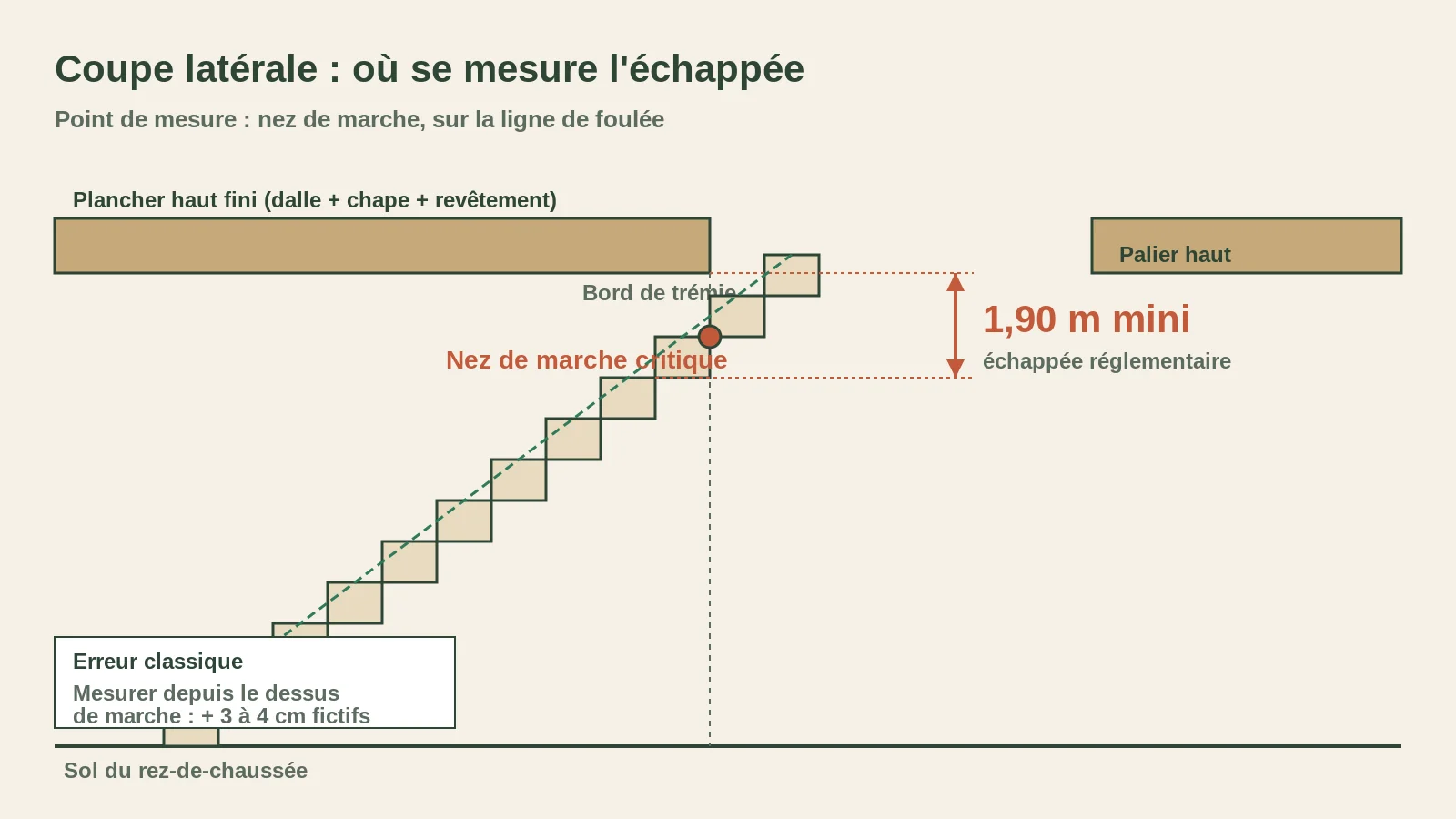

Le point de mesure ne se devine pas. L’échappée se prend au-dessus du nez de marche, pas au-dessus de la marche pleine. Et elle se mesure sur la ligne de foulée, cet axe théorique où passe le pied du marcheur, à environ 50 cm du limon extérieur.

Sur un escalier droit, ça n’a l’air de rien. Sur un tournant, la ligne de foulée se décale vers le grand rayon du virage, et c’est exactement à cet endroit-là que l’échappée est la plus faible. C’est aussi là qu’on se cogne.

Chiffrer une échappée au milieu de l’escalier, sans vérifier le point le plus bas, c’est se rassurer sur ce qui n’est pas en cause.

Deux détails rognent silencieusement l’échappée après le percement :

• le revêtement de sol de l’étage (2 cm de parquet massif, 3 cm de chape de ravoirage) ;
• l’habillage de trémie (placo + tasseaux, 5 à 8 cm en tout).

Une échappée théorique de 1,92 m tombe à 1,84 m une fois la déco posée. Nous préférons prévoir 5 à 8 cm de marge sur le calcul brut, plutôt que de découvrir le manquement le jour de la pose du parquet.

La formule qui donne la longueur de trémie, et ce qu’elle oublie

La formule circule partout : échappée = hauteur sous plafond − (nombre de marches montées × hauteur de contremarche). Elle est juste, mais elle est incomplète, et c’est là que se joue l’erreur.

Elle oublie l’épaisseur du plancher fini. Un plancher poutrelles-hourdis courant, une fois isolation, chape et parquet posés, mesure 25 à 35 cm.

Ce complexe intervient deux fois :

• côté départ, la hauteur brute à monter n’est pas la hauteur sous plafond du bas, mais la distance de dalle finie à dalle finie, ce qui ajoute typiquement 20 à 30 cm ;
• côté trémie, la sous-face du plancher haut (celle qui borde le trou) est plus basse que le dessus fini d’où l’on mesurait.

Un article qui parle d’échappée sans nommer l’épaisseur du complexe plancher fait l’impasse sur le chiffre le plus lourd du calcul.

Reprenons proprement, sur un cas standard. Un logement avec 2,55 m sous plafond au rez, un complexe plancher de 30 cm, un plancher haut de même hauteur sous plafond à l’étage. La hauteur à monter dalle à dalle vaut 2,85 m.

Avec des contremarches de 18 cm, il faut 16 marches. Sur un giron de 25 cm, l’escalier occupe 3,75 m en projection horizontale, dont une partie sous plafond du rez et une partie sous la trémie.

Pour tenir 1,90 m d’échappée, il faut que la trémie débute au bon endroit et fasse la bonne longueur. Dans ce cas, une trémie de 2,80 m mesurée sous plafond, ce qui rejoint l’ordre de grandeur des 2,50 à 3,20 m qu’on lit partout, sans jamais savoir d’où il sort.

Le raisonnement à l’endroit est simple à énoncer. On part de la hauteur à monter dalle à dalle, on choisit une hauteur de contremarche confortable (17 à 18 cm), le nombre de marches se déduit, la longueur d’escalier aussi.

La longueur de trémie, elle, se fixe pour que la marche qui passe exactement au niveau du dessous du plancher haut laisse au moins 1,90 m d’échappée. Toute autre entrée dans le calcul finit par se cogner.

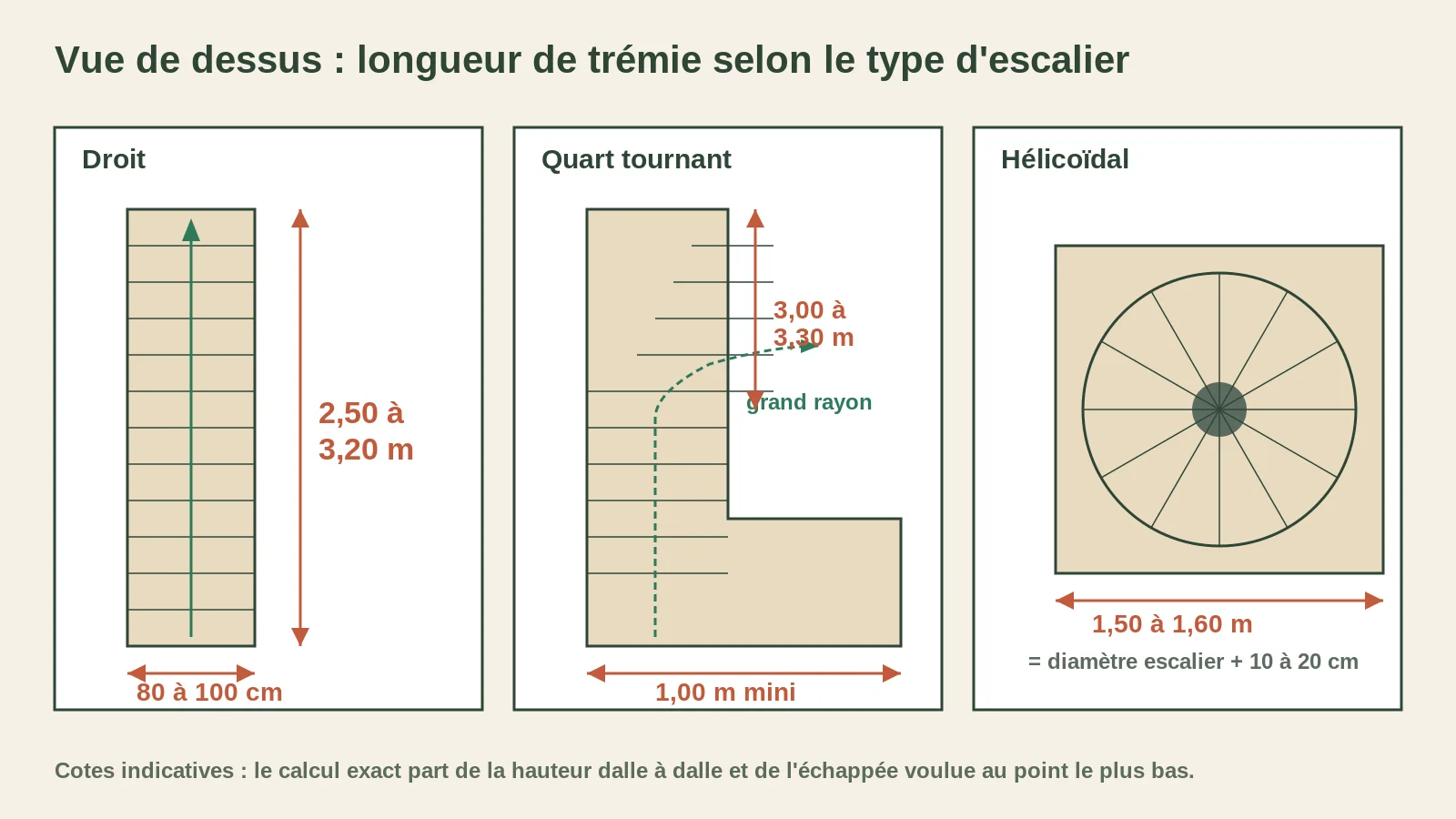

Escalier droit, quart tournant, hélicoïdal : les cotes qui changent tout

Trois familles, trois trémies, et des marges qui n’ont pas grand-chose à voir les unes avec les autres.

L’escalier droit demande la trémie la plus longue et la plus prévisible : 2,50 à 3,20 m de long, 80 à 100 cm de large. C’est la formule simple, celle qu’on rencontre dans neuf combles rénovés sur dix.

C’est aussi celle qui absorbe le mieux les erreurs de calcul si on a prévu une marge en longueur. Rallonger un peu au coulage coûte peu, raccourcir un plancher déjà fini coûte cher.

Le quart tournant réduit la longueur (le virage prend 80 à 90 cm de développement) mais oblige à élargir la trémie côté virage. Compter 1,00 m × 3,00 à 3,30 m en cotes usuelles, la partie carrée du virage au fond.

Le piège du quart tournant est ailleurs. La ligne de foulée passe au grand rayon du virage, et c’est cet endroit précis qu’il faut vérifier en échappée. Une trémie confortable en partie droite peut manquer d’air au sommet du virage.

L’escalier hélicoïdal, enfin, demande une trémie carrée ou ronde de 10 à 20 cm de plus que le diamètre nominal de l’escalier. Un modèle catalogue en 140 cm de diamètre passe dans une trémie de 150 à 160 cm, jamais dans 140 pile.

Cette marge de dégagement des mains sur la rampe n’est presque jamais rappelée dans les fiches produit, et se paie en démolition partielle quand elle a été oubliée. Nous privilégions systématiquement 160 cm sur un hélicoïdal de 140, sans discussion.

Les trois pièges de calcul qui font se cogner à la quatrième marche

Nous les rencontrons dans cet ordre, et à peu près à cette fréquence.

Le premier : oublier la contremarche. Compter en girons pour la longueur, oublier que chaque marche montée retire 17 à 18 cm de hauteur libre. Une trémie de 2,50 m accueille dix marches avec un giron de 25 cm : dix contremarches, c’est 1,80 m « mangé » sous la sous-face du plancher haut. Ça se voit sur le papier une fois qu’on l’a dit. On ne le dit pas assez.

Le deuxième : mesurer l’échappée depuis le mauvais point. Depuis le dessus de la marche, on gagne fictivement 3 à 4 cm. Depuis le limon intérieur du virage plutôt que le grand rayon, on gagne 10 à 15 cm sur un quart tournant. Ces centimètres n’existent pas dans le pied du marcheur : ils existent seulement sur le plan.

Le troisième : oublier l’épaisseur du plancher fini. Une dalle brute mesurée en centre de trémie n’annonce rien du niveau où passera la tête, une fois la chape isolante, le pare-vapeur et le parquet en place. La bonne référence, c’est le dessous du plancher fini (la face qui borde la trémie une fois l’habillage posé), pas la dalle nue. Le raccourci se paie de trois à cinq centimètres, exactement ceux qui font passer sous 1,90 m.

Ces trois erreurs se combinent, souvent chez la même personne, et se soustraient à l’échappée dans le même sens. Dans une reprise de dalle après un oubli de trappe dans un vide sanitaire, on retrouve la même mécanique : un chiffre non vérifié en amont, un percement fait sur une hypothèse, et beaucoup de tronçonneuse pour corriger.

Vérifier avant de couper : la maquette carton et le fil à plomb

Le dernier rempart contre l’erreur de trémie, ce n’est pas le logiciel de calcul, c’est un geste de charpentier. Le geste tient en quatre temps :

• poser sur le plancher brut du haut, à la craie, le contour exact de la future trémie ;
• tendre un fil à plomb depuis chaque angle de ce contour vers le sol du rez ;
• empiler des cartons ou des chevrons sous le fil à plomb, à la place où passera chaque nez de marche ;
• se glisser sous ce montage rustique, à taille adulte, et monter dessus une marche après l’autre.

La bosse à la tête se sent avant d’être calculée. Ce test permet aussi d’anticiper l’effet des luminaires suspendus, d’un faux-plafond ajouté après-coup, ou d’une poutre transversale qui n’apparaissait pas sur le plan mais coupe l’échappée en deux.

Un chantier bien mené ne se dispense pas de cette demi-heure. Elle a évité des reprises à cinq chiffres.

Autre réflexe qui coûte peu : marquer les cotes à la peinture rouge sur la sous-face du plancher, avant que le charpentier ne pose le chevêtre. Les cotes cachées derrière un placo se réveillent au moment le plus pénible.

Réparer une trémie trop courte, quand c’est déjà coulé

Trois solutions existent, dans l’ordre du moins traumatisant au plus douloureux.

Rallonger la trémie côté palier haut. C’est la bonne solution technique, celle qui préserve le confort de l’escalier. Elle demande de recouper une ou deux solives supplémentaires, de doubler le chevêtre, de refaire l’étanchéité sous plafond du rez.

Sur un plancher poutrelles-hourdis, il faut un chevêtre béton dimensionné, avec un ferraillage sérieux. Nos règles de calcul rejoignent celles d’un ferraillage de linteau de 4 mètres : ce n’est pas un renfort décoratif, c’est une reprise structurelle avec section d’armature à calculer sur la portée réelle.

Raidir l’escalier. Passer les contremarches de 18 à 20 cm, gagner deux ou trois marches dans la longueur, tenir l’échappée. C’est fréquent en solution de secours, et c’est mauvais.

La formule de Blondel (2h + g compris entre 60 et 64 cm) sort de sa plage de confort, l’escalier devient raide, glissant en descente, et les enfants comme les personnes âgées le paient les premiers. Nous ne le proposons jamais en première intention.

Changer de type d’escalier. Basculer d’un droit vers un quart tournant, voire vers un hélicoïdal, pour redistribuer la longueur autrement. Cela impose parfois de recouper la trémie dans une autre direction, ce qui peut être plus simple ou plus compliqué qu’un allongement, selon le sens des solives. À arbitrer avec un charpentier avant de trancher.

Aucune de ces trois solutions ne coûte moins cher que la vérification faite avant le percement. C’est ce que nous répétons, et c’est ce qui justifie de bloquer une demi-journée pour caler les chiffres au calme, avant de sortir la scie.

Les 3 chiffres à retenir avant de couper le plancher

Ils tiennent sur un post-it, et nous les demandons systématiquement avant de valider un plan de trémie.

• 1,90 m d’échappée au-dessus du nez de marche, sur la ligne de foulée, au point le plus bas de l’escalier. Pas au milieu, pas depuis le limon intérieur, pas depuis le dessus de la marche.
• La hauteur dalle à dalle, pas la hauteur sous plafond du rez. Il faut y ajouter l’épaisseur du complexe plancher fini, 25 à 35 cm dans le neuf courant. C’est elle qui commande le nombre de contremarches, donc la longueur d’escalier, donc la longueur de trémie.
• La longueur d’escalier + une marge. Sur un droit, viser 2,80 à 3,20 m de trémie plutôt que 2,50 m, pour absorber le revêtement de sol, un habillage plus épais que prévu, un giron plus généreux. Ce qui déborde sous le plancher haut ne se voit plus une fois l’habillage posé ; ce qui manque se voit tous les jours, à chaque montée.
