Combien de millimètres pour le tuyau qui part de l’évier ? La question paraît secondaire, elle commande pourtant tout le reste du montage. Les pages qui promettent un schéma d’évacuation entre évier et lave-vaisselle décrivent en général un circuit sans donner une seule dimension. Voici le plan coté, tronçon par tronçon, avec l’origine de chaque chiffre et la variante à deux appareils, celle qui fait vraiment échouer les installations.
Ce que le schéma doit montrer, et dans quel ordre
Un schéma d’évacuation utile se lit de gauche à droite, dans le sens de l’eau : bonde de l’évier, siphon, collecteur horizontal, piquage de la machine, puis raccordement sur la chute. Tout ce qui se décide en amont contraint l’aval, jamais l’inverse. Choisir le siphon en dernier, après avoir posé le tube, oblige presque toujours à recouper.
Le point de départ n’est pas le tuyau mais le débit de base de chaque appareil. Un évier évacue environ 0,75 litre par seconde, un lave-vaisselle 0,40. Additionnés, ces 1,15 litre par seconde dépassent ce qu’un tube de 40 mm avale sans se mettre en charge. Le montage classique tient uniquement parce que la vidange d’une machine dure une trentaine de secondes et tombe rarement pendant qu’un bac plein se vide. C’est un pari statistique, pas une marge de sécurité, et il explique pourquoi la même installation fonctionne chez l’un et gargouille chez l’autre.
Le diamètre de chaque tronçon, et d’où sort le chiffre
Trois valeurs suffisent à coter une cuisine standard. Le tronçon évier plus lave-vaisselle se fait en PVC de 40 mm de diamètre extérieur, soit environ 33 mm utiles. Le collecteur qui reçoit un troisième appareil passe en 50 mm. La colonne de chute qui descend vers l’égout reste en 100 mm. Un lavabo isolé, lui, se contente de 32 mm, ce qui explique les manchons de réduction trouvés dans les cuisines réaménagées à partir d’une ancienne salle d’eau.
Aucun règlement ne fixe ces diamètres. L’article 42 du règlement sanitaire départemental impose seulement que les ouvrages d’évacuation soient proportionnés au volume des eaux à évacuer, avec des parois intérieures lisses et des joints hermétiques. Les valeurs chiffrées viennent du NF DTU 60.11, qui est une norme d’application volontaire : elle n’oblige que par le contrat de travaux qui la vise. Un particulier qui monte lui-même son évacuation ne commet donc aucune infraction en s’en écartant, mais il perd la seule référence opposable en cas de litige avec un artisan.
La pente et le tracé : 2 cm par mètre, deux coudes plutôt qu’un

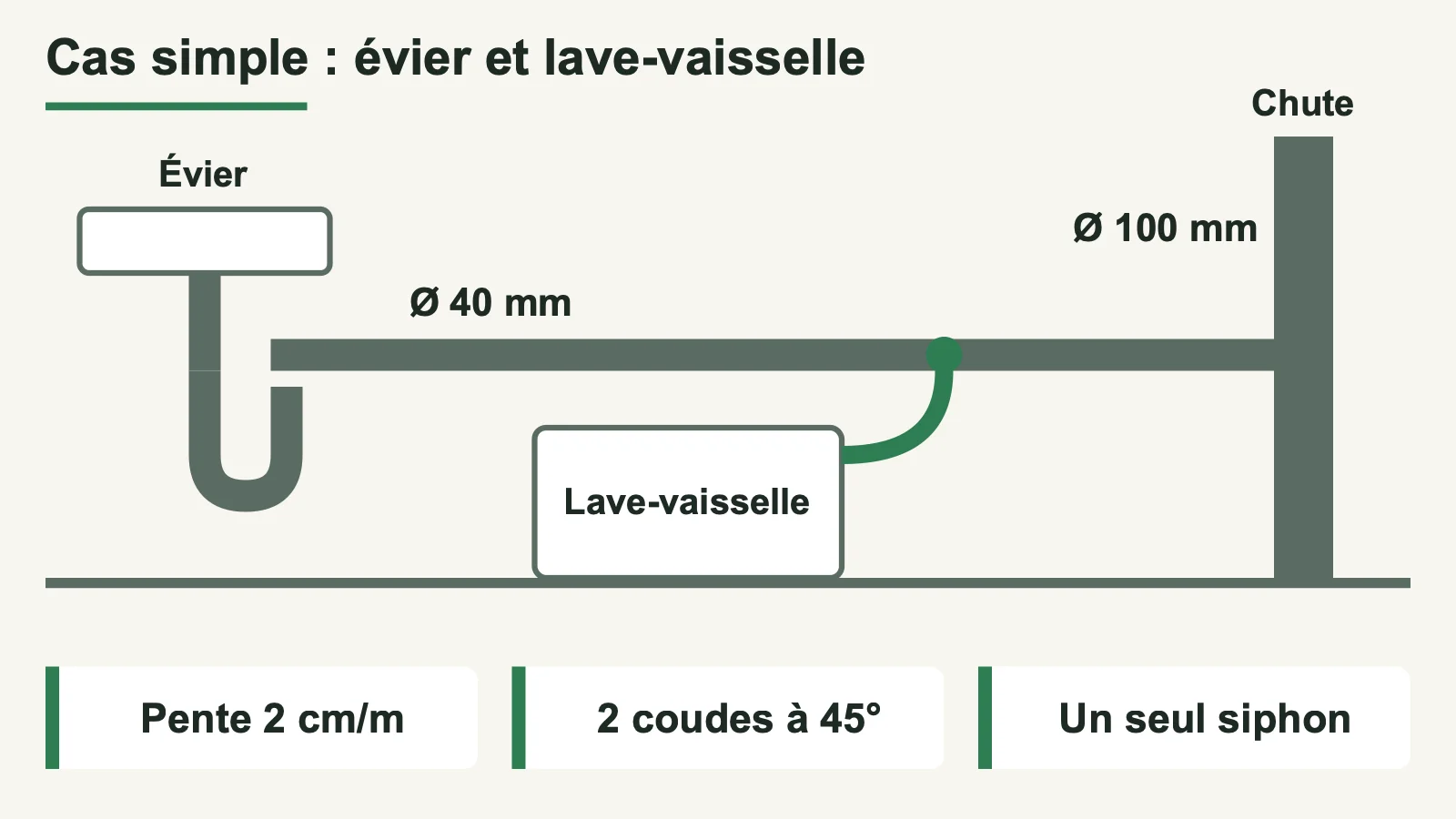

La fourchette utile est étroite. En dessous de 1 cm par mètre, les graisses de cuisine se déposent et le tronçon se bouche par l’intérieur en quelques mois. Au-delà de 3 cm par mètre, l’eau file plus vite que les matières qu’elle transporte et laisse un dépôt derrière elle. La valeur de travail est 2 cm par mètre, soit 2 %, ce qui représente 3 cm de dénivelé sur 1,50 m de meuble.
Cette pente se mesure sur le tube posé, pas sur le tracé au crayon. Un collecteur fixé par des colliers réglés à la main dérive facilement de 1 cm sur 2 m, ce qui suffit à créer un point bas où l’eau stagne. Un niveau à bulle posé le long du tube avant serrage définitif règle le problème en trente secondes.
Le tracé compte autant que la pente. Un coude à 90° sur un tronçon horizontal freine l’eau bien plus qu’il n’y paraît et crée un point d’accroche pour les graisses. Deux coudes à 45° montés l’un derrière l’autre font le même changement de direction en conservant la vitesse d’écoulement. Le réflexe vaut pour chaque changement d’axe du collecteur, y compris à l’arrivée sur la chute.
La hauteur de piquage, et pourquoi elle n’est pas décorative
La pompe de vidange d’un lave-vaisselle refoule vers le haut, elle ne s’appuie pas sur la gravité. Sa hauteur de refoulement se joue autour de 90 cm à 1 m selon les modèles, marge de sécurité comprise. Piquer trop bas fait siphonner la machine, qui se vide alors toute seule pendant le cycle et redemande de l’eau. Piquer trop haut fait travailler la pompe en limite, allonge le cycle et l’use prématurément. Le point d’entrée se situe donc entre 55 et 90 cm du sol pour la plupart des machines, la valeur haute étant réservée aux lave-linge, dont la pompe est plus puissante.
La longueur du tuyau de vidange compte autant que sa hauteur. Chaque mètre supplémentaire ajoute de la perte de charge et rapproche la pompe de sa limite, ce qui interdit en pratique les rallonges enchaînées. Les cotes de pose de ce flexible, la boucle anti-retour et le protocole d’essai sont détaillés dans le guide sur le branchement d’évacuation d’un lave-vaisselle sans risque d’inondation : cette page traite le geste côté appareil, celle-ci traite les cotes côté tuyauterie.
Siphon à prise machine, culotte ou raccord en Y
Le siphon occupe plus de place qu’un dessin ne le laisse croire. Un siphon à cloche classique occupe la hauteur utile sous la bonde et interdit un tiroir en partie basse du meuble. Un modèle plat récupère cette hauteur mais accepte moins bien les résidus. Sur une construction neuve, les attentes d’évacuation se réservent 20 cm au-dessus du niveau fini de la dalle : en dessous, la reprise se paie en carottage. Un siphon mal alimenté finit par se vider par évaporation et laisse remonter les odeurs, phénomène cousin de celui décrit dans l’article sur la décompression WC et les glouglous d’évacuation.

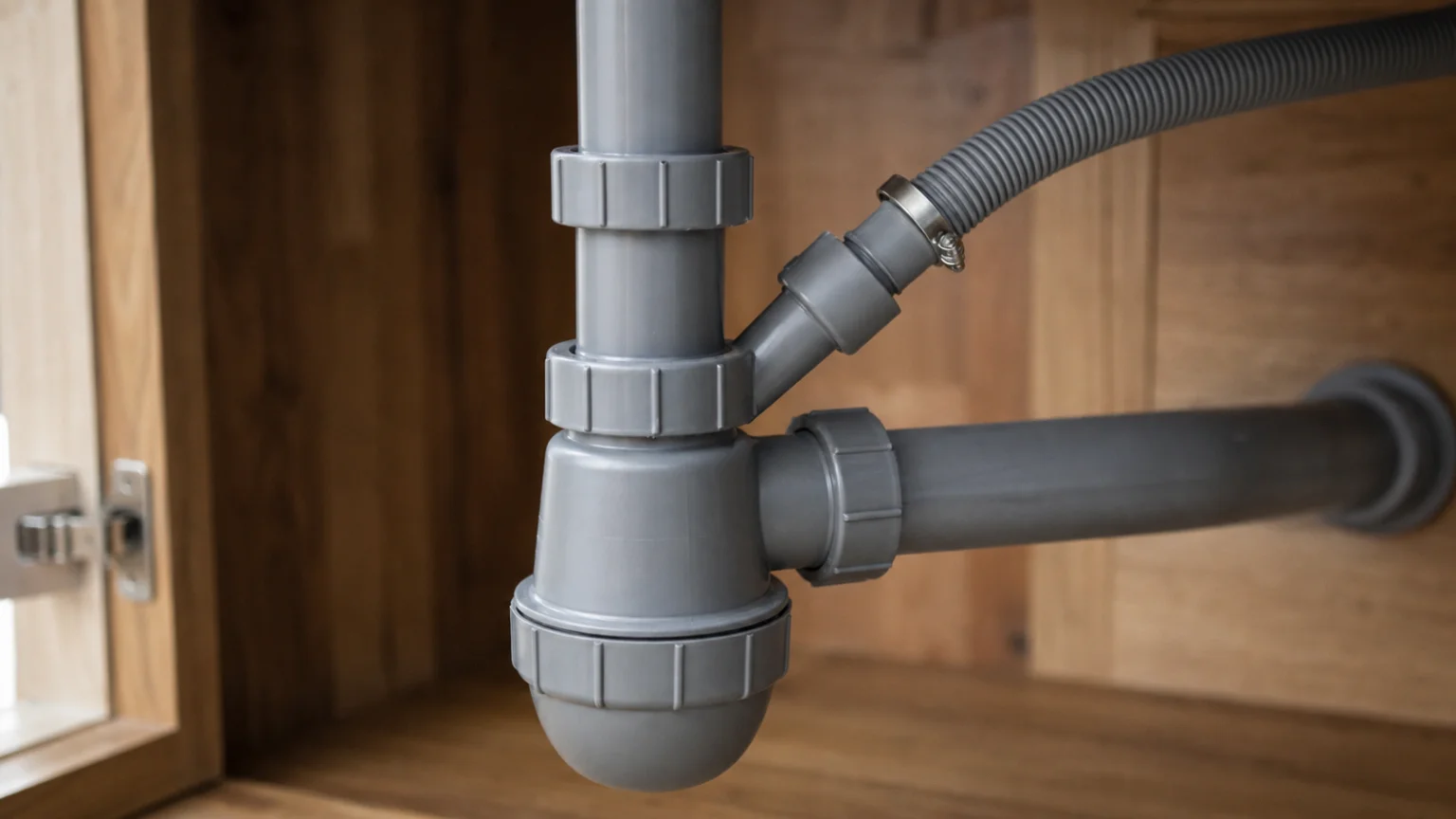

Trois montages de piquage coexistent et ne se valent pas. Le siphon à prise machine intègre un piquage latéral sur lequel se fixe directement le flexible. Il est le plus rapide à poser et le plus fréquent, mais il concentre graisses et résidus au même endroit et s’encrasse nettement plus vite qu’un montage séparé.
La culotte de 40 mm, posée sur le collecteur en aval du siphon, éloigne le piquage de la zone d’encrassement. Elle impose de couper le tube et de coller, donc elle se décide avant la pose et non après. Le raccord en Y joue le même rôle en soignant l’angle d’arrivée : la branche de la machine tombe à 45° dans le sens de l’écoulement, ce qui évite le choc frontal des deux flux.
Un piège attend ceux qui reprennent une évacuation existante. Le blocage vient rarement du diamètre, presque toujours d’un coude de l’ancien tracé qui tombe exactement à l’emplacement de la nouvelle machine. La coupe se fait à la base du coude et jamais avant le té, sous peine d’avoir à refaire tout le tronçon jusqu’au mur.
Lave-vaisselle et lave-linge sur le même départ
C’est la configuration qui casse le montage courant, et aucun des schémas disponibles en ligne ne la dessine. Deux machines branchées en cascade sur le même piquage se renvoient leur eau : la pompe de vidange pousse sous pression, elle ne laisse pas descendre. Quand l’une vidange, une partie du flux part dans la branche voisine et ressort par l’évacuation de l’autre appareil, souvent sous forme de mousse. Déboucher ne change rien, le défaut est dans la topologie du raccordement.

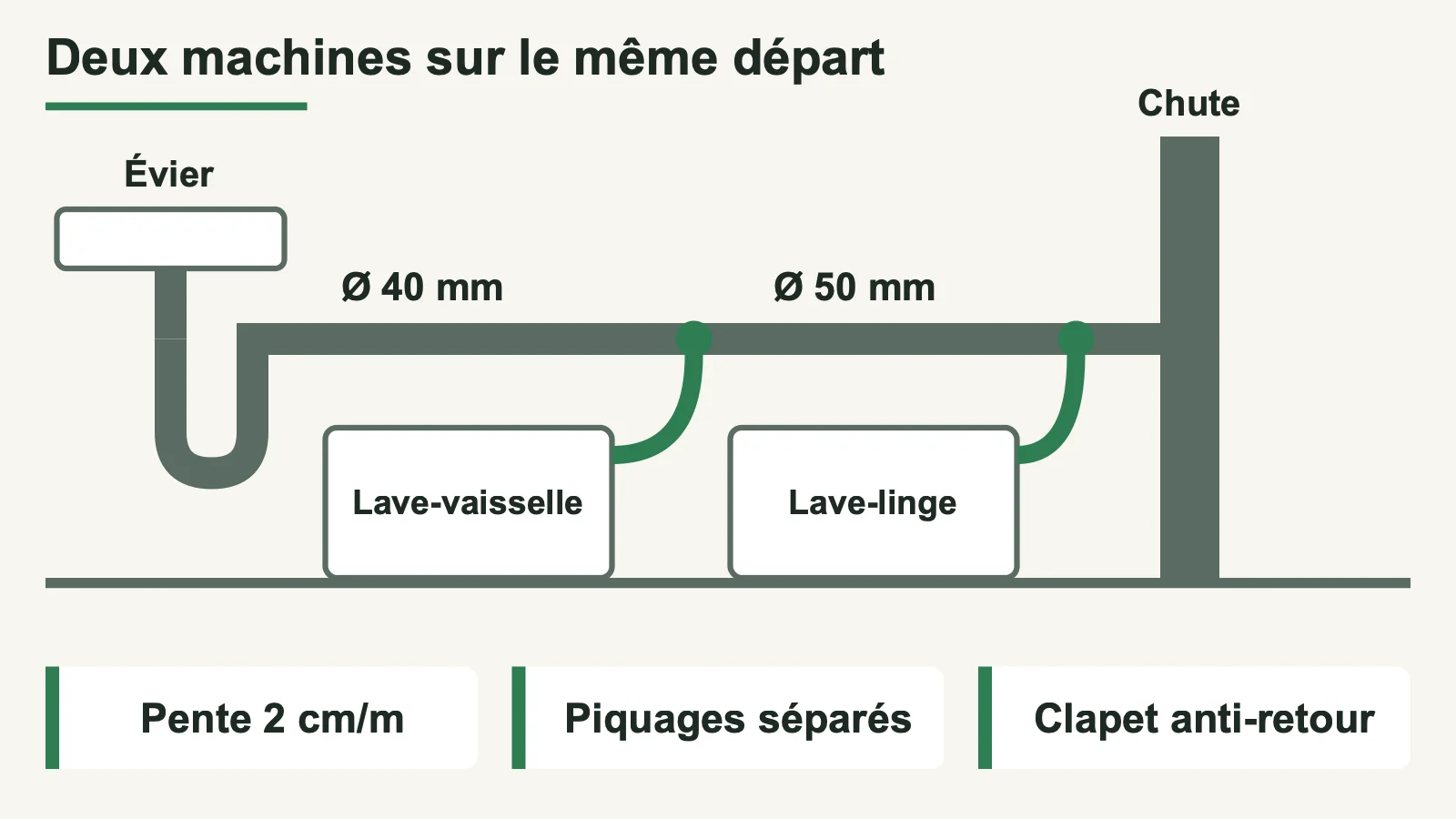

Le montage qui tient repose sur trois règles. Chaque machine reçoit son propre piquage sur le collecteur, jamais un piquage partagé. Le tronçon situé en aval des deux piquages passe en 50 mm pour absorber le débit cumulé. Un clapet anti-retour se pose sur la branche de la machine la plus exposée, généralement le lave-linge, dont la pompe refoule le plus fort. Cette dernière pièce est aussi celle qui règle le vibrement transmis à la tuyauterie, sujet voisin de celui traité dans l’article sur le bruit de marteau-piqueur d’un lave-linge et son réglage.
Reste la solution que les professionnels retiennent quand la place le permet : faire arriver chaque appareil séparément sur la colonne de 100 mm, au moyen d’une culotte de réduction à deux entrées de 40. Plus de tronçon commun, donc plus de refoulement possible entre appareils. Le surcoût se limite à quelques raccords, et le schéma tient sur une feuille sans mention particulière.
